機床性能特點及用途

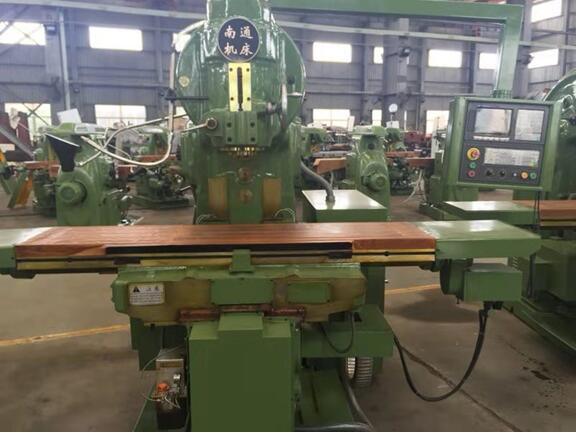

XKA5040為升降臺立式三座標數控銑床，可進行三軸聯動加工，配上數控轉臺（分度頭）后可實現任意四軸三聯動。本機床采用交流伺服電機驅動，各經一對同步帶輪減速，傳給滾珠絲杠實現縱、橫、垂三個方向的運動。本機床適用于加工各種中、小型復雜形狀的平面、曲面和立體零件。本機床如配上數控轉臺（分度頭）可實現各種空間曲面的加工。XKA5040 更適用于加工形狀復雜，加工精度要求較高，而又經常更換產品的生產環境。本機床適用于各種機械加工行業，從小規模的機械維修站到大批量生產的部門都可以使用。
XKA5040型數控立式升降臺銑床具有下列特點：
1、 機床結構本身有足夠的剛性，能承受重負荷的切削工作。
2.機床有足夠的功率和很廣的變速范圍，能充分發揮刀具的效能，并能使用硬質合金刀具進行高速切削。
3、 機床操作方便簡單。在數控系統操作箱面板上設有主軸正轉、反轉、停、冷卻系統開關等操作按鍵。
4、 主軸變速和進給變速機構裝有沖動裝置，使變速時齒輪順利嚙合。
5、 機床的主要傳動零件均用合金鋼制成，容易磨損的零件均用耐磨材料制成，導軌有防護裝置，這些都保證機床有足夠長的使用壽命。
6、 容易磨損的部分都有消除間隙的調整裝置,保證機床的精度和工作平穩。
7、 機床有良好的安全裝置。行程有限位撞塊保證操作者及機床安全。
8、 機床主軸采用電磁離合器制動，制動迅速、平穩。當加工完畢或其它原因需停止機床時，只要按下“停止”按鈕，機床的全部運動立即停止。
9、 機床能進行順銑和逆銑加工。
10、機 床有完善的潤滑系統，重要的傳動零件和軸承由機動油泵進行自動潤滑，同時設有指示器進行經常檢查，需要手動潤滑的部位其加油點均設在明顯之處。
11、重要傳動件和主軸均安裝在滾動軸承上，提高了傳動效率。主軸上滾動軸承還能調整，保證主軸精度
主要技術參數
1、工作臺
工作臺面積（寬X 長）（毫米）-----------------------------400X1700
工作臺最大縱向行程：
手動（毫米）------------------------------- 900
自動（毫米）--------------------------------880
工作臺最大橫向行程：
手動（毫米）--------------------------------315
自動（毫米） -------------------------------300
工作臺最大垂向行程：
手動（毫米）------------------------------- 385
自動（毫米）------------------------------- 365
T形槽數------------------------------------------------------- 3
T形槽寬度（毫米）---------------------------------------------18
T形槽間距離（毫米）------------------------------------------ 90
2、主軸：
主軸錐度號 ----------------------------------------- ISO50：7：24
主軸孔徑（毫米）---------------------------------------------- 29
刀桿直徑（毫米）------------------------------------------ 32，50
主軸前軸承直徑（毫米）--------------------------------------- 100
主軸軸向移動距離（毫米）-------------------------------------- 85
立銑頭最大回轉角度------------------------------------------ ±45°
3.部件間主要尺寸：
主軸端面到工作臺面距離：
最?。ê撩祝?---------------------------- 30
最大（毫米）---------------------------- 500
床身垂直導軌到到主軸中心線的距離（毫米）---------------------450
4.主傳動、進給傳動級數、轉速：
主軸轉速級數 -----------------------------------------------18
主軸轉速范圍（轉／分）---------------------------------30-1500
5.工作臺進給范圍（毫米/分）：
縱向（X 向）-------------------------------------------6～3500
橫向（Y 向）-------------------------------------------6～3500
垂向（Z 向）-------------------------------------------6～1800
機床工作臺定位精度（毫米）--------------------------------0.035
機床工作重復定位精度（毫米）----------------------------- 0.025
6.動力參數，外形尺寸、
電源總?cè)萘浚ㄇХ玻?------------------------------------ 25
主電機功率（千瓦）--------------------------------------- 11
主電機轉速（轉/分）------------------------------------- 1450
縱向進給電機功率型號（X 向）（千瓦）（130SQA10015）-------1.6
橫向進給電機功率型號（Y 向）（千瓦）（130SQA10015）-------1.6
垂向進給電機功率（Z 向）（千瓦）（GK6081-6AC31）----------4.5
冷卻泵電機功率（千瓦） -------------------------------- 0.125
冷卻泵輸出流量（升/分）----------------------------------- 22
電源要求： ～380V±10%，50HZ±1HZ，
機床外形尺寸（長×寬×高）（毫米）-----------2600×2600×2400
機床重量（公斤）---------------------------------------- 4250
控制柜尺寸（長×寬×高）（毫米）---------------450×420×1200
控制柜重量（公斤）--------------------------------------- 100
操作箱尺寸（長×寬×高）（毫米）----------------450×420×280
操作箱重量（公斤）---------------------------------------- 30
承載能力：被加工工件最大重量（公斤）--------------------- 800
